SYV,SYWV安防监控电缆
分享到:

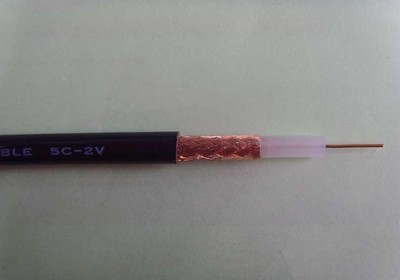

SYV,SYWV安防监控电缆
价格:
0.00
产品详情

SYV传输距离

指实心聚乙烯绝缘的同轴电缆,国标代号是射频电缆——又叫“视频电缆”
一般所指的视频线为电视有线,也可用作安防领域的监控摄像头用线。
下面是 一般视频线的参数
75代表阻抗性,后面的3和5代表它的绝缘外径(3mm/5mm)
SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.
SYV75-3传输在300米之内效果好.
SYV75-5传输在800米内效果更好.
75-3 传输距离 100米
75-5 传输距离 300米
75-7 传输距离 500--800米
75-9传输距离 1000---1500米
75-12传输距离 2000----3500米

SYV与SYWV的相同点

  1. 特性阻抗一样——75欧姆;

  2. 外层护套,屏蔽层结构,绝缘层外径,编数选择,材质选择,屏蔽层数等基本相同。

SYV与SYWV的不同点

  1. 绝缘层物理特性不同:syv是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而sywv也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯只含有20%,宏观平均介电常数ε=1.4左右;ε=εǎ?jε",其中,ε"为损耗项,空气的ε"基本为“0”,这一工艺成就于90年代,它有效降低了同轴电缆的介电损耗;

  2. 芯线直径不同:以75-5为例,由于-5电缆结构标准规定,绝缘层外径(即屏蔽层内径)是4.8mm,不能改变,为了保证75欧姆的特性阻抗,而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关,ε大芯线细,ε小芯线粗,芯线直径:syv是0.78-0.8mm, sywv是1.0mm; 芯线结构形式都可以是单股或多股;这一区别,导致了芯线电阻的不同。如实测天成、爱普syv75-5电缆,1000米芯线直流电阻39Ω,典型sywv75-5电缆, 1000米芯线直流电阻19-20Ω;

  3. 上述两项根本区别,决定了两种电缆的传输特性——传输衰减不同,syv电缆是最早期的同轴电缆,在几十上百年时间里一直用它传输,包括传输射频信号;但后来当sywv出现后,射频以上波段就很少应用syv了。因为高频衰减差别太大了;慢慢的syv就基本上主要用在监控视频传输上了,也就把这种射频电缆的 “元老”,改称为“视频电缆”了。但这绝不等于说:syv“视频电缆”的视频传输特性比sywv好,实际刚好相反,sywv的视频传输特性也全面优于syv电缆。这方面的误解很普遍,且我国南方比北方的误解要严重,认为传输视频信号, “必须用视频电缆”。实测1000米电缆视频传输性能,sywv75-5/64编电缆:0.5m—5.15db,6m—19.12db;国标优质syv75-5/96编电缆:0.5m—6.43db,6m—21.76db(相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上),有一个还挺有名的厂家产品,syv75-5/128编电缆,6m—25.22db,衰减比发泡电缆大6db以上——即大2倍多);

  4. 关于高编电缆,一般指96-128编以上的电缆。高编电缆明显特点是:屏蔽层的直流电阻小,200khz以下的低频衰减少,对抑制低频干扰有利,实测表明,200khz-6mhz频率,由于“趋肤效应”,128编和64编衰减一样。(高频电流只在芯线外表面,屏蔽层内表面层流动)。从频率失真(高低频衰减差异)看,高编电缆反而严重。频率失真直接影响就是视频信号的各种频率成分的正常比例失真,直接影响到图像失真;

  5. 铜包钢芯线:这是sywv电缆的一种,用于有线电视46mhz以上的射频传输,由于“趋肤效应”,电流只在钢丝外面的铜皮里流动,衰减特性和纯铜芯线一样,可抗拉强度却远高于铜线;但这种电缆用于视频传输不行,0-200khz低频衰减太大;

  6. sywv电缆视频射频传输特性都优异,而且由于有巨大的有线电视市场的支撑,产量很大,价格也有优势;

  7. 关于视频线和射频线的问题,既有误解,也有误导,论坛里的激烈争论就是例证。但大家都应该尊重实践:用1000米75-5电缆,传输一个彩色摄像机的信号,末端送给监视器,监视器环路输出给示波器,测量“色同步头” 的幅度,原信号是0.3v,进行比较,电缆越长,两种差别越大,越容易比较。

1、应用:Application:
用于1GHz以下闭路电视系统,共用天线系统(CATV/MATV)作为支线和用户线以及其它高频率机器的连接线或内部配线。Applicable to close-circuit TV system below 1GHz, public antenna system (CATV/MATV) as branch line and owner line or equipment line or internal line for other high frequency machine.
2、产品说明:Product Description:
◆特性阻抗:75Ω
◆内导体使用单支裸圆铜线
◆物理发泡聚乙烯绝缘
◆外包铝箔屏蔽
◆镀锡软铜线编织屏蔽
◆聚氯乙烯护套
◆长期允许工作温度应不超过70℃
◆ Characteristic impedance:75Ω
◆ Single bare round copper line as internal conductor
◆ Solid polyvinyl insulated
◆ Aluminum shielded outside
◆ Bare soft copper wire braid shield
◆ PVC jacket
◆ Keeping working temperature under 70℃ for long-range operation
产品详情说明
SYWV75系列
产品编号型号内导体线径mm绝缘外径mm内层编织编数
/编丝线径mm
外层编织编数
/编丝线径mm
护套外径mm
CR-28-037SYWV75-5 2P1.04.8±0.2064x0.12
7.2±0.3
CR-28-038SYWV75-5 4P1.04.8±0.2064x0.12

CR-28-039SYWV75-7 2P1.667.25±0.2564x0.12
10.3±0.3
CR-28-040SYWY75-7 4P1.667.25±0.2564x0.12

CR-28-041SYWY75-9 2P2.159.0±0.2596x0.1248x0.1212.3±0.4
CR-28-042SYWY75-9 4P2.159.0±0.2596x0.1264x0.12
CR-28-043SYWY75-12 2P2.7711.5±0.30144x0.1264x0.1215.1±0.4
CR-28-044SYWY75-12 4P2.7711.5±0.30144x0.1296x0.1215.1±0.4
