产品详情
矿用防爆阻燃信号电缆
分享到:

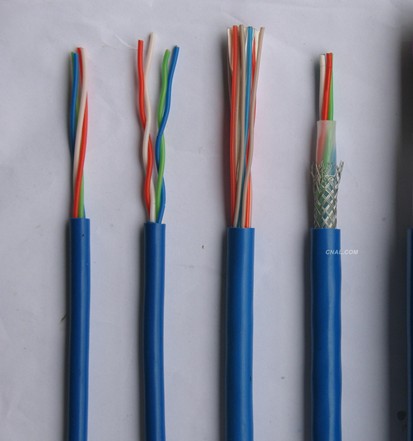

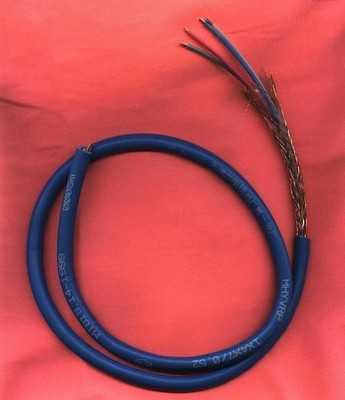

矿用防爆阻燃信号电缆
价格:
0.00
产品详情

矿用防爆电缆(矿用信号电缆)

PUYV,PUYVP,PUYVR,PUYV39,PUYV39-1矿用信号电缆命名代号:

· 矿用信号电缆…PU

· 铜质线芯……省略

· 聚乙稀绝缘……Y

· 钢丝编织铠装……31

· 铜丝编织屏蔽…P

· 粗钢丝铠装……39

· 细钢丝铠装……39-1

· 蓝阻燃聚氯乙烯护套……V

矿用防暴电缆主要型号、名称、规格及其用途:

型号

名称

结构

用 途

对数

线芯

PUYV39

矿用聚乙烯绝缘、阻燃聚氯乙烯护套、粗钢丝铠装井筒信号电缆

1-10

1/1.38

用于斜井或竖井中作主信号电缆

PUYV39-1

矿用聚乙烯绝缘、阻燃聚乙烯护套、细钢丝铠装信号电缆

1-10

1/1.33

用于井下平巷作主信号干线电缆

PUYVP

矿用聚乙烯绝缘、阻燃聚氯乙烯护套、铜丝编织屏蔽信号电缆

1-10

1/1.38

用于井下干扰较大的场合

PUYV31

矿用聚乙烯绝缘、阻燃聚氯乙烯护套、镀锌钢丝编织铠装信号电缆

1-20

1/1.00

用于井下平巷作主信号干线电缆

PUYVR

矿用聚乙烯绝缘、阻燃聚氯乙烯护套信号软电缆

1-10

7/0.30
7/0.37
7/0.43
7/0.52

用于井下平巷或斜巷

矿用防暴电缆主要电气性能:

项目

单位

PUYV39
PUYV39-1
PUYV

PUYV31

PUYVR

1/1.38

1/1.00

7/0.30   7/0.37
7/0.43   7/0.52

+20导线直流电阻

Ω/km

≤12.5

≤25.8

≤37.8   ≤25.7
≤19.0   ≤12.7

固有衰减(800-1000HZ

dB/km

≤0.5

≤0.7

≤1.0    ≤0.8
≤0.65   ≤0.5

+20导线绝缘电阻

MΩ.km

≥3000

线对工作电容(800-1000HZ

uF/km

≤0.06

远端串音衰减(800-1000HZ

dB/km

≥70

电感(800-1000HZ

mH/km

≤800

耐交流工频电压

-

1.5KV/1min通过

电流电阻差

-

环阻的2%

工作条件:

· 电缆使用环境温度-40 ~ +50

·

· 电缆敷设温度≥-10

· 25时的温度≤95%

· 电缆敷设时弯曲半径:


PUYV31PUYVR型电缆≥ 10倍电缆外径


其余型号电缆≥15倍电缆外径

矿用信号电缆外径

规格
对数×根数×导体直径

PUYV39

PUYV39-1

PUYVP

1×2×1.38

-

12.6

14

1×4×1.38

16

15.0

15

3×2×1.38

19.8

18.8

18.5

4×2×1.38

22.4

20.8

21.5

5×2×1.38

26.6

23.0

23

6×2×1.38

27.4

23.4

24.5

8×2×1.38

28.8

26.6

25.5

10×2×1.38

32.5

30.5

29


此电缆型号为矿用信号电缆老型号,新煤矿用标准均为矿用通信电缆,请将型号中的PU换成MH,39-1换成32
