普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！
性阻抗为100Ω的双绞屏蔽电缆 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 则应用于FF、PROFIBUS-PA 总线，常用18AWG导体。
智能电表抄表专用线--RS-485通讯电缆
本产品是严格按RS-485通讯协议规定设计生产的产品。产品性能卓越，广泛应用于复杂的工业自动化控制网络及楼宇自控网络
一、电缆型号：ZHT-RS486-8系（多股低电容计算机及计算机P.O.S电缆）
二、执行标准：执行标准：Q/ZH09.02-2010

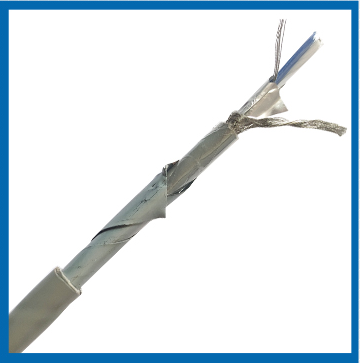

三、产品结构示意图：
四、性能参数
项目 | 单位 | 指标 |
| 1*2*24AWG（8201） | 2*2*24AWG（8202） | 1*2*24AWG（8901）
2*2*24AWG（8902） |
| 20℃导体标称直流电阻 | ohm/1000ft | 24 | 24 | 24 |
| 工作电容（导体-导体） | pF/ft | 12 | 12 | 12 |
| 工作电容（导体-屏蔽） | pF/ft | 22 | 22 | 22 |
| 标称特殊阻抗 | ohm | 120 | 120 | 120 |
| 25℃导体最大导电电流 | Amps | 4 | 3.2 | 4 |
| 最大工作电压 | V RMS | 300V | 300V | 300V |
| 电缆工作温度范围 | ℃ | 0℃To +75℃
0℃To +75℃ | -70℃To +200℃ -70℃To +200℃ |
| 最小弯曲半径 | 不大于6倍的电缆外径
|
| 1、应用： | Application: |
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。 供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等 | Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable. |
| 2、产品说明： | Product Description: |
◆内导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆多芯芯线绞合成缆
◆外包铝箔屏蔽
◆铜线编织屏蔽
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃ | ◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation |
RS485通讯线2X0.5 2X0.75 2X1.0 2X1.5 RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。 RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。 RS485通讯线结构: 1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm 2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm 3)第一屏蔽:铝箔屏蔽 4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm 5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55% 6)内护套：黑色PVC, OD: 8.0mm +/- 10% 经测试RS485通讯线最大的通信距离约为1219M，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到最大的通信距离，如果需传输更长的距离，需要加485中继器。RS485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。 因RS485接口具有良好的抗噪声干扰性，较长的传输距离和多站能力等上述优点就使其成为首选的串行接口。因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。 |
■ 常规型号：
常用型号为24AWG，26AWG，有1线对、2线对、3线对、4线对，特殊要求可定做导体有0.2mm2、0.5mm2、0.75mm2
