MSYV煤矿用阻燃射频同轴电缆
分享到:
MSYV煤矿用阻燃射频同轴电缆
价格:
0.00
产品详情

MSYV-75, MSYV-50煤矿用阻燃射频同轴电缆的详细介绍
 煤矿用阻燃射频同轴电缆

 一、 产品用途及特点

   本产品适用于矿山、井下视频监控系统中信号传输连接馈线。该系列煤矿用阻燃射频同轴电缆必须单
 独敷设适用。本产品具有阻燃性和屏蔽性。
 二、 执行标准
 GB/T14864-93《实芯聚乙烯绝缘射频电缆》﹑MT386-1995
 企业标准:Q/TY1012-2009《煤矿用阻燃射频同轴电缆》。
 三﹑名称及型号

名称
型号规格
煤矿用聚乙烯绝缘阻燃聚氯乙烯护套
射频同轴电缆
MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12, MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12

 四﹑主要技术特性
 1. MSYV-75系列的特性阻抗是75Ω;
 2. MSYV-50系列的特性阻抗是50Ω;
 3. 在20℃时电缆的绝缘电阻不小于5000MΩ·km;
 4. 电缆阻燃性通过MT386-1995中单根垂直燃烧试验;
 5. 适用环境及工作条件


序号
型号规格
井下安装最小
弯曲半径(cm)
最低弯曲温度
1
MSYV-75-3
5
-40℃
2
MSYV-75-4
6
3
MSYV-75-5
7
4
MSYV-75-7
10
5
MSYV-75-9
10
6
MSYV-75-12
14
7
MSYV-50-3
6
8
MSYV-50-5
8
9
MSYV-50-7
10
10
MSYV-50-9
12
11
MSYV-50-12
14

 五、型号的组成及其代表意义
 煤矿用电缆------------------------------------------------------------M
 射频同轴电缆---------------------------------------------------------S
 铜质线芯-----------------------------------------------------------省略
 聚乙烯绝缘------------------------------------------------------------Y
 聚氯乙烯护套---------------------------------------------------------V
 特性阻抗----------------------------------------------------------75或50
 芯线绝缘外径----------------------------------------------------3,4,5,7,9或12
 六、主要结构方式及结构示意图
 1.MSYV型射频同轴电缆采用铜导体、聚乙烯绝缘、编织铜网外导体、蓝色阻燃聚氯乙烯护套结构,导体结
  构及电缆外径见下表。
 MSYV系列75Ω、50Ω射频同轴电缆结构表 单位:mm

序号
型号规格
内导体
绝缘外径
外导体材料
护套外径
近似重量Kg/km
根数/直径
标称外径
1
MSYV-75-3
7/0.17
0.51
3.00±0.13
编织铜网
5.0±0.25
42
2
MSYV-75-4
1/0.59
0.59
3.70±0.13
6.0±0.20
60
3
MSYV-75-5
1/0.75
0.75
4.80±0.20
7.2±0.30
63
4
MSYV-75-7
1/1.15
1.20
7.25±0.25
10.3±0.30
150
5
MSYV-75-9
1/1.37
1.37
9.0±0.30
12.2±0.4
213
6
MSYV-75-12
7/0.63
1.89
11.5±0.30
15.0±0.4
240
7
MSYV-50-3
1/0.9
0.9
2.95±0.13
5.0±0.2
60
8
MSYV-50-5
1/1.4
1.40
4.80±0.20
7.2±0.3
104
9
MSYV-50-7
7/0.75
2.25
7.25±0.25
10.3±0.3
160
10
MSYV-50-9
7/0.95
2.82
9.0±0.30
12.2±0.4
237
11
MSYV-50-12
7/1.15
3.45
11.5±0.30
15.0±0.4
280

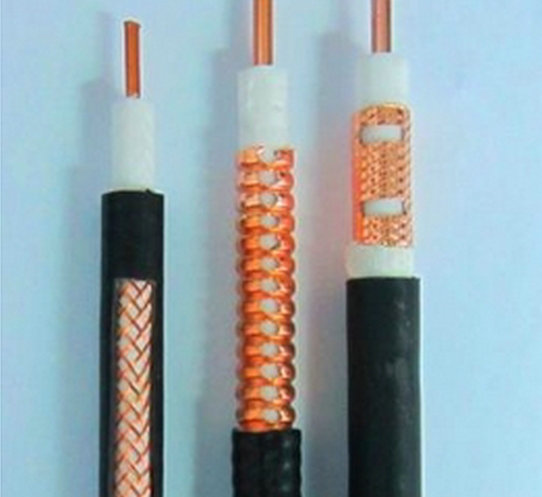

 2.电缆结构图

MSYV矿用同轴电缆



煤矿同轴电缆、煤矿同轴射频电缆、矿用同轴电缆、矿用同轴射频电缆、煤矿同轴电缆、煤矿同轴射频电缆、矿用同轴电缆,外皮颜色为蓝色或者黑色阻燃护套。我厂均有矿用同轴电缆系列的煤安证。
