50Ω欧姆同轴电缆
分享到:

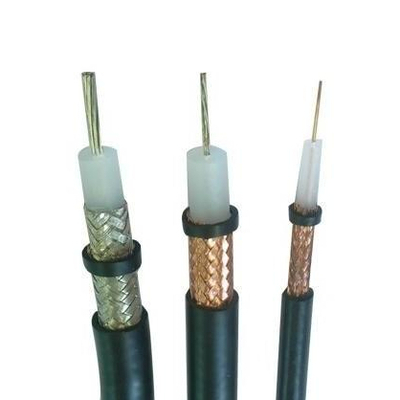

50Ω欧姆同轴电缆
价格:
0.00
产品详情

产品介绍
50Ω
编织型同轴电缆系在多年设计制造编织型同轴电缆的基础上。引进欧美先进设备研制生产,该电缆电气特性优良,其编织型结构更柔软,施工十分方便,已大批量出口至欧美发达国家。
使用范围
地面移动通讯及无线电通讯天线馈线;地面基站同天线跳线;机房用馈线及天线连接线;军用数据信息传输线;超低频、调幅及调频无线电广播系统;地面微波通讯;航空及航海用雷达系统;战略等便携式通讯系统。

结构性参数



项目

12D-FB

10D-FB

8D-FB

7D-FB

5D-FB

RG-8/U

内导体Inner Conductor(Dia.mm)

4.40

3.50

2.80

2.60

1.80

2.743

绝缘体Dielctric(Dia.mm)

12.40

1.00

7.80

7.30

5.00

7.30

外导体Outer Conductor (Dia.mm)

13.40

11.00

8.80

8.20

5.90

8.20

外护套Jacket(Dia.mm)

15.60

13.00

10.40

9.80

7.50

10.20



SYV50Ω系列
  ☆   特性阻抗50Ω
  ☆
导体使用单支或多支裸铜线绞合
  ☆
实心聚烯烃绝缘
  ☆
铝箔屏蔽
  ☆
软铜线或镀锡软铜线编织屏蔽
  ☆
聚氯乙烯护套
  ☆
适宜在-25℃-70℃条件下使用
执行标准:
       GB/T 14864-1993


型号规格

导体结构 N0./mm

绝缘厚度

外导体

护套

厚度mm

外径mm

编织网数

密度参考值

厚度mm

外径mm

SYV50-2-1

7/0.16

0.44

1.5±0.1

48

70%

0.43

2.8±0.2

64

85%

0.43

2.8±0.2

96

95%

0.43

2.8±0.2

SYV50-2-41

1/0.68

0.65

2.2±0.1

48

65%

0.56

4.0±0.2

64

75%

0.56

4.0±0.2

96

90%

0.56

4.0±0.2

SYV50-3-1

7/0.32

0.8

2.95±0.13

64

60%

0.75

5.0±0.2

96

80%

0.75

5.0±0.2

128

90%

0.75

5.0±0.2

SYV50-3-4

1/0.9

0.85

2.95±0.13

64

60%

0.75

5.0±0.2

96

80%

0.75

5.0±0.2

128

90%

0.75

5.0±0.2

SYV50-4-1

19/0.18

0.8

2.95±0.13

64

60%

0.75

5.0±0.2

96

80%

0.75

5.0±0.2

128

90%

0.75

5.0±0.2

SYV50-5-1

1/1.4

1.3

4.8±0.2

64

45%

0.88

7.2±0.3

96

65%

0.88

7.2±0.3

128

80%

0.88

7.2±0.3

SYV50-7-2

7/0.75

2

7.25±0.25

96

55%

1.05

10.3±0.3

128

65%

1.05

10.3±0.3

144

75%

1.05

10.3±0.3

SYV50-9-41

7/0.95

2.6

9.0±0.3

96

45%

1.18

12.2±0.4

128

50%

1.18

12.2±0.4

144

60%

1.18

12.2±0.4


衰减常数:




型号 规格

衰减常数20℃ dB/100m

回波损耗 dB

1MHz

5MHz

20MHz

50MHz

200MHz

400MHz

900MHz

≤300MHz

300MHz

SYV50-2-1

2.20

4.50

12.50

20.00

40.00

60.00

83.00

22.00

20.00

SYV50-2-41

2.00

4.30

9.00

13.00

30.00

42.50

65.00

22.00

20.00

SYV50-3-1

1.80

4.00

6.20

12.30

22.50

32.50

45.00

22.00

20.00

SYV50-3-4

1.80

4.20

8.20

12.20

22.50

33.50

47.80

22.00

20.00

SYV50-4-1

1.80

4.00

6.20

12.30

22.50

32.50

45.00

22.00

20.00

SYV50-5-1

1.00

2.90

3.90

6.20

13.00

19.00

30.00

22.00

20.00

SYV50-7-2

0.80

2.20

2.90

4.90

10.50

16.00

24.00

20.00

18.00

SYV50-9-41

0.60

1.70

2.50

4.20

9.50

14.00

23.00

20.00

18.00



电性能技术参数


型号 规格

20℃时最大导体电阻 Ω/km

缆芯介电强度 kV

绝缘电阻 不小于MΩ·km

护套介电强度 kV

特性阻抗 Ω

火花试验

浸水试验

SYV50-2-1

120.50

2.0

5000

/

/

50±2

SYV50-2-41

48.20

3.0

5000

3.0

2.0

50±2

SYV50-3-1

40.10

4.0

5000

3.0

2.0

50±2

SYV50-3-4

24.50

4.0

5000

3.0

2.0

50±2

SYV50-4-1

42.80

4.0

5000

3.0

2.0

50±2

SYV50-5-1

13.30

6.5

5000

5.0

3.0

50±2

SYV50-7-2

6.20

10.0
